Clean Boost 乾淨增益
第一顆有電路板的效果器!用一顆 JFET 電晶體做出乾淨的音量提升,推動音箱進入自然破音
Clean Boost 製作教學
這顆效果器的用途
Clean Boost 做的事情很單純:把訊號變大,但不改變音色。
聽起來很無聊?其實超實用:
- 推 Amp:把音箱前級推進甜蜜的自然破音區間
- 補音量:Solo 時踩一下,音量提升突出於樂團
- 當 Buffer:放在效果器鏈最前面,維持訊號強度
為什麼這是第一顆效果器
它是所有效果器的基礎——一個增益級(gain stage)。之後不管做 Overdrive、Distortion 還是 Fuzz,核心都是增益級的變化和延伸。先理解 Clean Boost 的原理,後面學其他效果器會快很多。
而且零件少、電路簡單、不容易失敗。

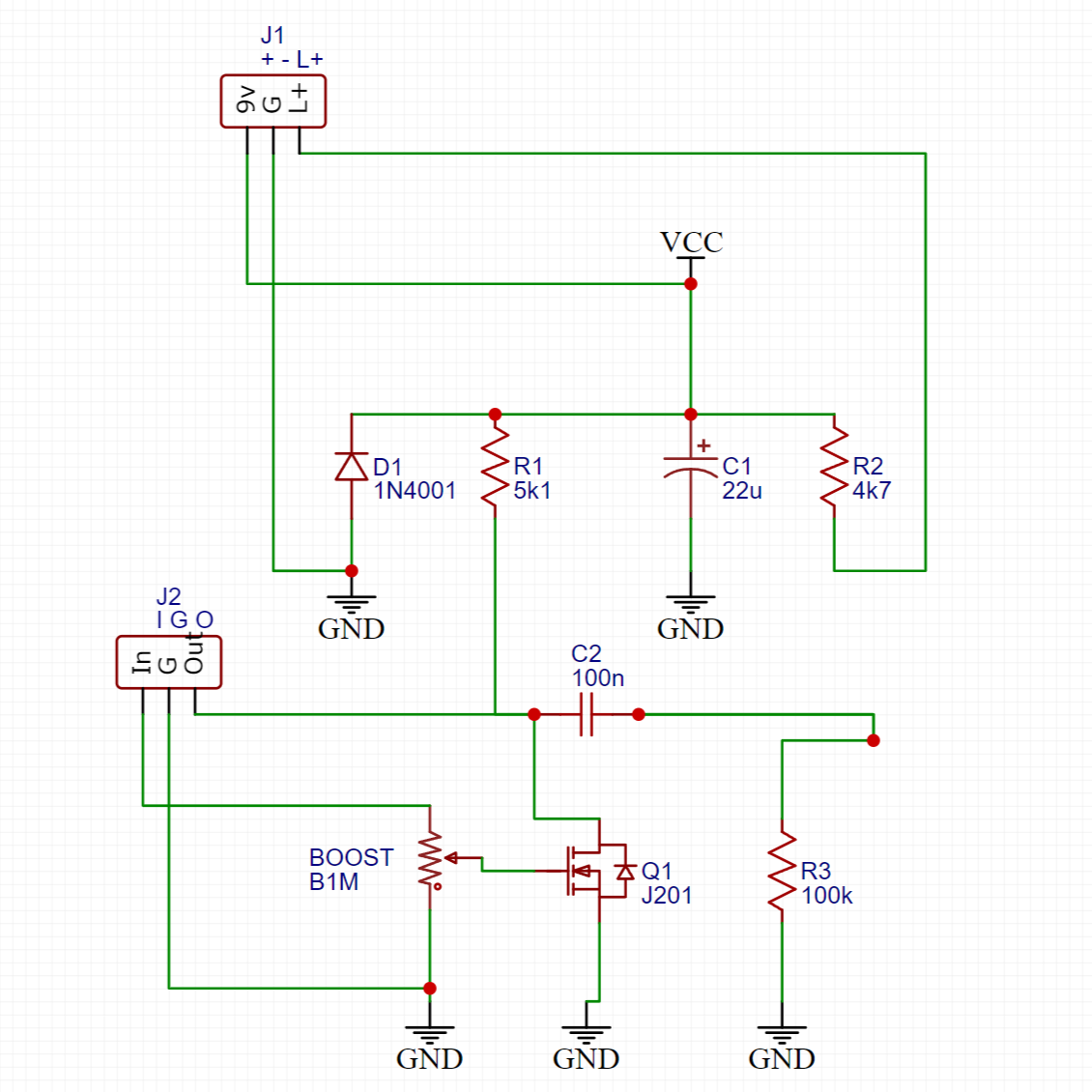

電路原理
核心就是一顆 JFET 電晶體(J201)做共源極放大(common source amplifier):
- 吉他訊號從 Gate 進入
- 經過電晶體放大後從 Drain 輸出
- 一顆可變電阻控制增益量
JFET 的特性是輸入阻抗高、音色溫暖自然,很適合吉他訊號。
製作步驟
步驟一:PCB 焊接
這是你第一次焊電路板:
- 先焊矮的元件:電阻 → 小電容
- 再焊高的元件:電解電容 → 電晶體
- 每焊一個元件就檢查一次方向(電解電容和電晶體有方向性)
步驟二:外殼加工
跟 A/B Switch Box 一樣的流程,但多了:
- DC 電源插座孔
- LED 孔(3mm)
- 可變電阻孔(7mm 或 10mm,看你的旋鈕)
步驟三:外殼配線
這是最容易出錯的部分。你需要連接:
- Input / Output 插座 → PCB
- 3PDT 腳踏開關 → PCB + LED
- DC 電源 → PCB
- LED + 限流電阻
建議照配線圖一條一條來,焊完一條就標記。
步驟四:測試
- 接上 9V 電源
- 插上吉他和音箱
- 踩開關,LED 亮 = 效果開啟
- 轉旋鈕,音量應該會從跟原本一樣到明顯變大
如果沒聲音
- 先確認 LED 會不會亮(電源有沒有進來)
- 用三用電表量 JFET 的各腳電壓
- 檢查 PCB 有沒有虛焊或橋接
音色特性
- 旋鈕轉小:跟 bypass 幾乎沒差,就是一個好的 buffer
- 旋鈕中間:微微的增益,聲音會「醒」起來
- 旋鈕全開:推音箱前級進入 crunch,音色取決於你的音箱
相關內容
相關知識
擋直流、過交流——電容在效果器裡決定了音色的亮暗和低頻的厚薄
鋁殼鑽孔加工效果器外殼的鑽孔技巧——孔位規劃、工具選擇、避免鑽歪的方法
增益級 Gain Stages所有效果器的核心概念——理解增益級,就能讀懂任何破音效果器的電路
電阻 Resistors效果器裡用量最多的元件,學會看色環、理解功能,電路就懂一半了
訊號流 Signal Flow從吉他到音箱,訊號怎麼走、經過什麼、在哪裡被放大和處理
焊接基礎電子 DIY 最重要的技能——焊接。從工具選擇到手法技巧,一次學會
JFET 場效電晶體Clean Boost 和 Buffer 的首選——高輸入阻抗、溫暖音色的 JFET
Boost 增益效果器最單純的效果器類型——把訊號變大,推動後面的音箱或效果器
Clipping 削波原理理解硬切與軟切如何影響效果器音色,從二極體到 Op-Amp 的各種削波方式
LED 發光二極體效果器的指示燈——選色、限流電阻計算、安裝方式
BJT 雙極性電晶體Fuzz 和 Boost 的靈魂元件——搞懂 NPN/PNP、增益、飽和,就懂了一半的效果器電路
True Bypass vs Buffer效果器關掉的時候訊號怎麼走?True Bypass 和 Buffer 各有優缺點

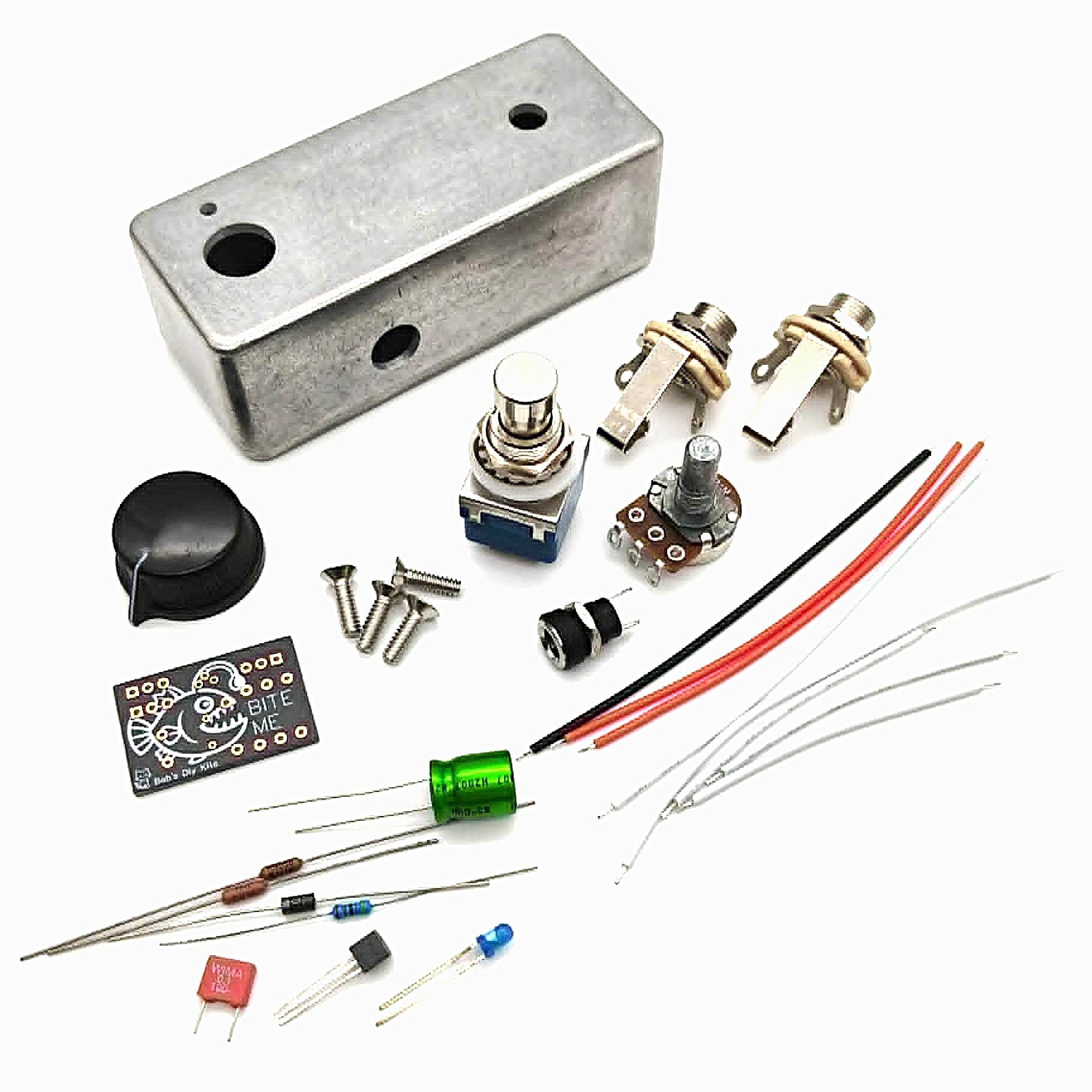

零件清單
- PCB(Clean Boost 專用) x1
- 1590B 鋁殼 x1
- J201 JFET 電晶體 x1
- 可變電阻 A100K x1
- 3PDT 腳踏開關 x1
- 6.3mm TS 插座 x2
- DC 2.1mm 電源插座 x1
- LED 3mm x1
- 電阻電容套組(見 BOM) x1
